Upgrade Laptop Dell Vostro 1400

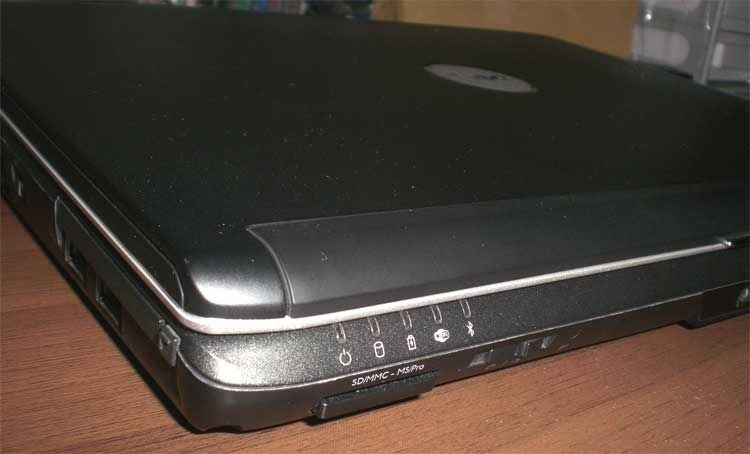

Spoiler for Ini nih notebook ane ..exterior masih original:

Dell Vostro 1400

-- Spek awal --

Processor: Core 2 Duo T5270 1.4GHz

memory: awal beli 512MB, lsg upgrade jadi 2GB DDR2 PC5300 dual channel

VGA: Intel(R) Integrated GMA X3100

HDD 120GB WDC, DVD/CDRW (Combo), Wifi 3945ABG,

No Camera, No Bluetooth, No Fingerprint,

ada slot SIM Card nya tp blm bisa dipake

-- Upgrade --

1. ane pasangin bluetooth module internal (dpt dari ebay $9 = 90rb

)

2. pasang 3.5G wwan card (jeroannya modem Sierra 881u beli waktu harga 600rb-an)

3. ganti Wifi card jadi wifi-N .. pake intel 5300 dari ebay

4. tambah camera internal -- new look jadi vostro panda

5. ganti processor jadi T7250 2.0GHz/2M/800

6. ganti processor jadi T7700 2.4GHz/4M/800

7. +256MB in-house flashdisk

8. ganti DVDCombo jadi DVD-RW

9. ganti processor (OMG) jadi T8100 2.1GHz/3M/800

10. ganti processor (BUseeetttt) jadi T9300 2.5GHz/6M/800 -> mantab dahhh!

11. Tambah HDD kedua pake ODD Caddy dari ebay

12. Ganti HDD jadi 320GB 7200 rpm, 120GB di HDD caddy (2 hdd)

12 ½. Upgrade Memoryyy jadi 2x2GB Dual Channel

14. DIY Internal usb hub

-- Agenda selanjutnya (urutan acak & blm tentu terlaksana wkwkwkw) --

1. upgrade SSD !!! wkwkwkwwkwk (boleh dong mimpi mode on

)

foto2 kenaikan kelasnya huehehehe :

Spoiler for nih wifi card yg bakalan gantiin Intel 3945ABG ane:

Spoiler for perlengkapan perang upgrade tahap 2:

Spoiler for new kid on the block:

Spoiler for yg gantiin new kid on the block:

Spoiler for akhirnya processor T9300:

Persiapan: Cabut colokan Adaptor, cabut baterai, ground notebooknya dgn menekan tombol power 1x,

lakukan pencegahan terhadap ESD (Electrostatic discharge)

========= WIFI Card & 3.5G Modem Card =========

Bongkar dulu:

1. panel atas keyboard sbelah kanan-nya dicongkel pake obeng minus

( di sini gak pake sekrup)

2. panelnya udh copot, buka sekrup keyboard ada 2 kiri-kanan:

3. keyboard angkat ke atas dikit, trus dibalik (ati2 ada fleksibel keyboard)

si 3945ABG dan modem 3.5G lagi nongkrong:

Spoiler for nongkrong dan nangkring:

4. Antenna di 3945ABG ada 2, tp Dell udh sediain 3 kabel antenna utk wifi-N

Spoiler for copotin kepala antenanya dari card:

5. tukeran tempat dulu yah

6. pasang wifi card yg baru dan kepala antenna nya, ada kabel putih,abu dan hitam

Spoiler for kira2 gini:

7. Ini nih jeroannya Sierra 881u yg dulu udh dipasang duluan

Spoiler for nangkring di WWAN slot:

8. Selesai,tutup lagi smua keyboard + sekrup + panel, start windows

Spoiler for muncul deh di Device Manager:

========= Bluetooth Module Internal =========

1. yg ini harus buka bagian bawah notebook yg tengah:

kliatan kan di atas kiri ada SIM Card buat 3.5G hehehe

2. buka 3 sekrup, di panel ini ada memory, dial-up modem, dan yg bawah itu tempat bluetooth hehe

Spoiler for isinya:

====== CAMERA INTERNAL + FRONT LCD BEZEL ======

1. sebelum operasi panda:

Spoiler for mejeng dulu ah...:

2. buka LCD bezel depan.. buka bulatan karet penutup sekrup (bisa congkel pake obeng/kuku), buka sekrup,

nah, buka bezelnya susah banget nih, keras, butuh determinasi tinggi hehehe

Spoiler for ini dalemnya:
